此操作指導書規定了零部件清潔度的檢查、評定及操作方法。
1.檢測目的:
為了明確零件清潔度要求，便于總裝車問及外協廠家對零件清洗效果的有效控制。
2.檢測范圍:
適用于一般用途的汽車零部件清潔度的檢查和評定。
3.檢測環境:
檢測室內要干燥、通風，室溫保持20士5℃。建議十萬級潔凈室內
4 檢測方式:清潔度檢測工作人員抽檢。
5 檢測人員:清潔度檢測員。
6 檢測頻次:每批次抽檢一定數量
7 作業準備:

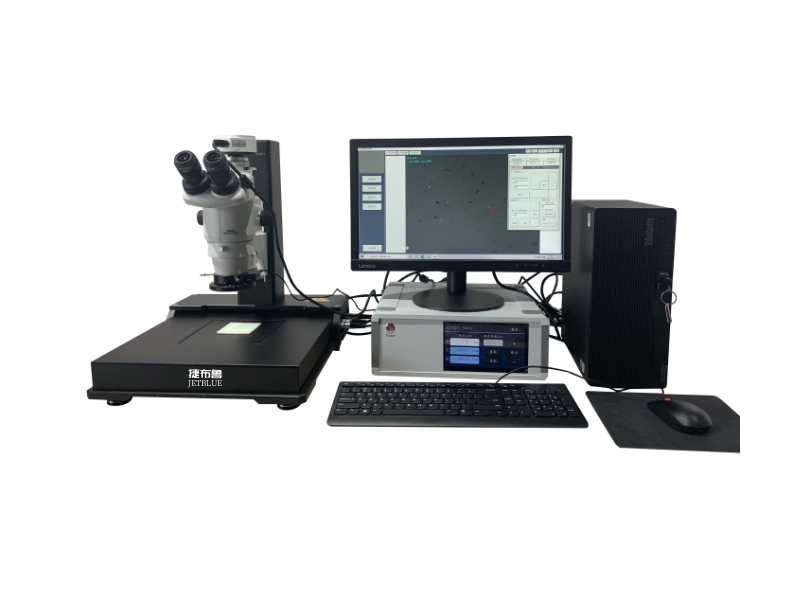

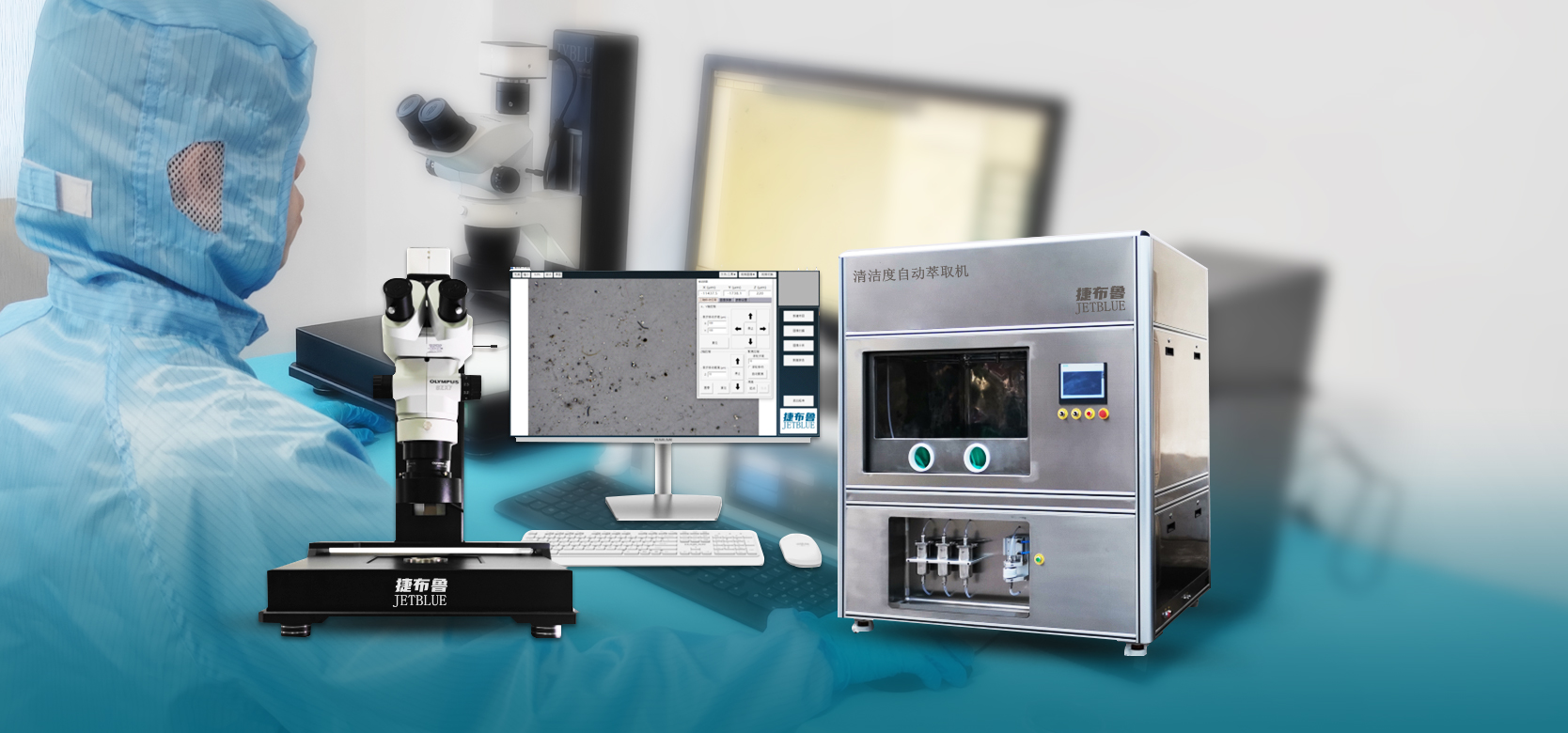

儀器設備:JYBLU-100ZD清潔度自動分析系統、JYBLU-767清潔度自動萃取機、恒溫干燥箱、干燥皿、高精度電子天平。
8、檢測工具及耗材：鑷子、干燥皿、培養皿、清洗液（根據客戶需求選擇如D60或者AP760）濾膜（根據客戶需求選擇如5um孔徑10um孔徑）托盤以及人員防塵服飾等
檢測方法與步驟
第一步：取出待過濾檢測濾膜（一般都是5μm濾膜，客戶有指定就用客戶指定的精度濾膜）放置在烘箱內80度烘干30分鐘；
第二步：把烘干后濾膜放在干燥皿里面室溫冷卻30分鐘；
第三步：冷卻至室溫濾膜拿出放置在電子天平（0.1mg精度）中稱量濾膜重量并記錄數值G1；
第四步：稱重好濾膜放置在JYBLU整體式清潔度制樣設備濾膜夾持器處；
第五步：待檢測工件放入JYBLU-767自動清洗萃取設備清洗室內，輸入需壓力沖洗的參數
如壓力大小、清洗時間、清洗液量、等參數。
第六步：參數設置好開始沖洗工件，此時設備自動過濾制膜和精濾回收，沖洗工件整個循環結束后取出濾膜夾持器處濾膜；
第七步：取出的濾膜放置在烘箱內80度烘干30分鐘；把烘干后濾膜放在干燥皿里面室溫冷卻30分鐘；
第八步：冷卻至室溫濾膜拿出放置在電子天平（0.1mg精度）中稱量濾膜重量并記錄數值G2此時該工件按照稱重法檢測重量G=G2-G1；
第九步：濾膜稱重好后再放置在JYBLU-100ZD清潔度分析系統系統掃描分析根據相應標準輸出報告。如vda19、iso16232等根據報告結合產品管控小判斷NG/OK
